在实际工程中,钢坝闸门体的厚度与加强筋布置,依据什么规范进行设计?这是每一个水利设计师、施工方和项目管理者*须搞清楚的核心问题。合理的厚度与科学的加强筋布局,直接关系到闸门的强度、稳定性、使用寿命以及运行安全。而这一切,都*须严格遵循国家及行业现行标准,不能凭经验“拍脑袋”决定。今天我们就从设计源头讲起,带你理清钢坝闸门体的厚度与加强筋布置,依据什么规范进行设计?这一关键流程。

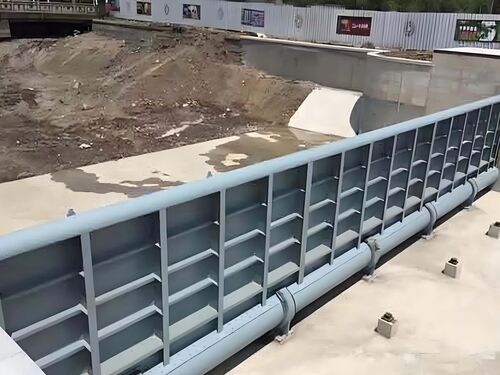

.jpg)
钢坝闸门体的厚度与加强筋布置,首先要基于真实的水压、风压、自重等荷载组合。根据 SL 744-2016《水工建筑物荷载设计规范》,*须对静水压力、动水冲击、冰荷载、地震作用等进行全面计算。例如,在*大水头差为8米的情况下,闸门面板的*小厚度应不低于12mm,且需考虑局部屈曲风险。
| 工况参数 | 水头差(m) | 面板*小厚度(mm) | 加强筋间距(mm) | 适用规范 |
|---|---|---|---|---|
| 正常运行 | 5.0 | 10 | ≤1200 | SL 744-2016 |
| *端工况 | 8.0 | 12 | ≤1000 | SL 744-2016 |
| 冰推力工况 | 6.0 | 14 | ≤900 | SL 744-2016 |
⚠️ 注:以上数据为典型值,具体需结合结构有限元分析确定。
钢坝闸门体的厚度与加强筋布置,还*须符合 SL/T 722—2020《水工钢闸门和启闭机安全运行规程》 的要求。该规范明确指出:闸门面板在*大荷载下,变形量不得超过跨度的1/300;加强筋应连续设置,避免应力集中。特别是对于跨度超过6米的大型钢坝,建议采用T型或工字型截面加强筋,以提升整体刚度。
此外,滑道部位的加厚处理也*须按此规范执行——通常在支承边增加2~3mm余量,确保长期运行不出现磨损超标。
加强筋的布置不仅要合理,还要保证焊接质量。GB/T 19804-2017《焊接结构的一般尺寸公差和形位公差》 要求:焊缝间隙不得大于1.5mm,角焊缝高度偏差不超过±1.0mm,否则将影响结构疲劳寿命。
同时,GB/T 8923.1-2011《涂覆涂料前钢材表面处理》 规定:所有钢构件在喷砂除锈后,表面清洁度须达到Sa2.5级,才能进行防腐涂层施工。这不仅关乎外观,更直接影响闸门的耐腐蚀能力,尤其是长期浸泡在水中的底板区域。
从材料进场到现场拼装,整个过程都需参照 SL/T 780-2020《水利水电工程金属结构制作与安装安全技术规程》 执行。比如:加强筋与面板焊接时,*须采用分段退焊法,防止热变形;安装完成后,还需进行全桥面挠度检测,确保符合设计要求。
钢坝闸门体的厚度与加强筋布置,依据什么规范进行设计?答案就在这些权威标准中。别再用“差不多就行”来应付工程安全,真正可靠的钢坝,是靠每一毫米厚度、每一道焊缝、每一处加强筋堆出来的。
如果你正在为钢坝设计、选型或施工发愁,不妨把图纸和需求发给我们,我们团队可免费提供规范匹配的设计复核服务,帮你避开常见误区,让项目一次过审、长期稳定运行。欢迎私信咨询,一对一沟通,省心又**!
