翻板坝设计规范要求：尺寸标准、结构计算与施工要点

翻板坝设计规范详解：水利工程设计关键技术标准

翻板坝是一种常见的活动坝型，广泛应用于河道蓄水、景观营造和灌溉供水工程。其设计需严格遵守国家相关规范，确保结构安全和运行可靠。本文将详细介绍翻板坝设计的主要规范要求。

一、翻板坝设计主要规范依据

翻板坝设计需参考以下国家标准和行业规范：

• 《水利水电工程钢闸门设计规范》（SL 74-2019）

• 《水工混凝土结构设计规范》（SL 191-2008）

• 《翻板闸门技术条件》（GB/T 28756-2012）

• 《防洪标准》（GB 50201-2014）

二、翻板坝结构设计要求

1. 基本布置原则

• 根据河道宽度选择单扇或多扇布置方式

• 坝高一般不超过6米，单扇宽度6-12米

• 坝轴线应与水流方向垂直

2. 主要结构尺寸

三、水力计算规范

1. 泄流能力计算：按宽顶堰公式计算

2. 启闭力计算：考虑水压力、摩擦力和自重

3. 消能防冲设计：下游需设置防护设施

4. 洪水标准：根据工程等级确定

四、材料选用标准

• 门体钢材：Q235B或Q355B

• 支铰轴承：自润滑或滚动轴承

• 止水材料：橡胶止水带

• 防腐处理：热喷锌或涂漆防腐

五、控制系统设计

翻板坝常用控制方式：

• 水力自动控制：利用水位差自动操作

• 液压/电动控制：可远程准确控制

控制系统基本要求：

• 启闭速度可调

• 设置限位和保护装置

• 具备手动操作功能

六、稳定性验算要求

• 抗滑稳定性：安全系数≥1.3

• 抗倾覆稳定性：安全系数≥1.5

• 地基承载力验算

• 结构强度验算

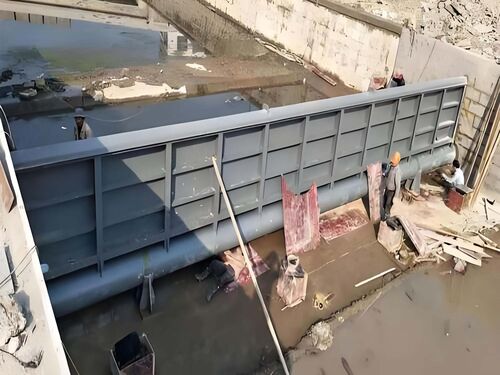

七、施工验收标准

1. 基础施工：控制开挖和浇筑质量

2. 预埋件安装：位置精度±3毫米内

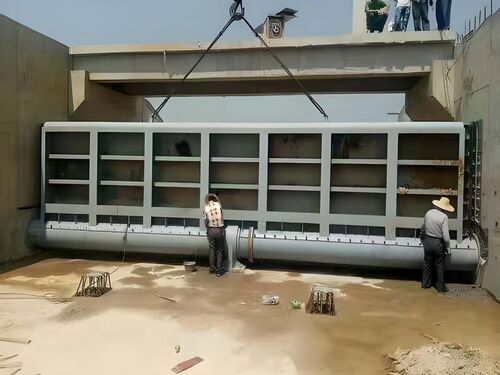

3. 门体安装：确保转动灵活

4. 调试运行：进行充水试验

八、运行维护规范

• 定期检查支铰润滑情况

• 检查止水密封性能

• 清理门体附着物

• 建立维护记录档案

九、常见问题解答

翻板坝的较大高度是多少？

一般不超过6米，具体根据工程条件和规范确定。

翻板坝设计需要哪些计算？

需要进行水力计算、结构计算、稳定性计算等。

总结

翻板坝设计需严格遵循国家规范，综合考虑结构安全、水力条件和运行要求。合理的设计和规范的施工能确保翻板坝长期稳定运行。
