​弧形钢坝闸结构全解析：核心组成、构造特点及应用现状

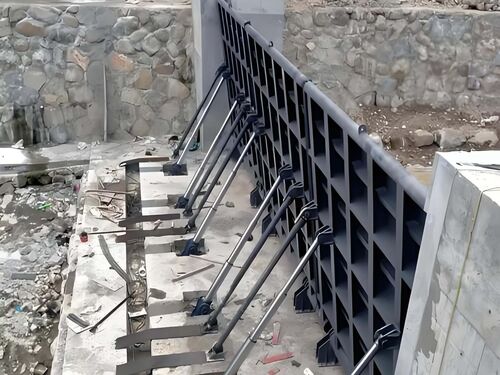

弧形钢坝闸是水利工程中兼具快速性与稳定性的关键装备，其优异性能完全依托科学的结构设计实现。前文已提及，“弧形钢坝闸”并非标准工程术语，通常指代液压驱动的弧形钢制闸门，其结构在传统弧形闸门基础上优化升级，兼顾受力合理性与运行便捷性。本文将详细拆解弧形钢坝闸的核心结构、埋设构件、启闭设备及应用现状，用通俗语言解读专业构造，助力读者快速掌握这类水工闸门的结构逻辑与应用特点。

一、核心本体结构：四大部件构筑受力骨架

弧形钢坝闸的本体结构是承载水流压力、实现挡水泄洪核心功能的基础，主要由门叶、支臂、支承铰和止水装置四大部件组成，各部件各司其职、协同配合，为闸体长期稳定运行提供坚实保障。

（一）门叶：弧形受力核心部件

门叶是弧形钢坝闸的核心受压部件，整体为近似平面体系的弧形结构，由弧形面板与主次梁构成的梁格体系组合而成，既能有效抵御水流冲击，又能将压力均匀分散，提升整体承压能力。梁格体系有两种常规布置形式，可针对性适配不同工况：主横梁系多用于露顶式弧形钢坝闸，或宽高比较大的场景；主纵梁系则适用于高水头、宽高比较小的潜孔式弧形钢坝闸，能准确强化高压环境下的承压性能。

（二）支臂：力的传递桥梁

支臂的核心功能是支撑门叶，并将水流作用于门叶的径向合力传递至支承铰轴，是连接门叶与支承铰的关键传力部件。根据闸体宽度、水头压力等工况需求，支臂设计形式灵活多样：特窄型弧形钢坝闸可采用单一支臂框架，即行业内所称的独支臂弧形闸门；常规闸体的支臂分为直支臂和斜支臂，其中斜支臂更适用于孔口宽度大的露顶式弧形钢坝闸，受力更合理。支臂数量可按需调整，每侧多为两根承压构件，针对高度较大、荷载较强的闸体，每侧可增至三根，进一步提升受力稳定性。

（三）支承铰：旋转与传力的核心枢纽

支承铰是弧形钢坝闸实现旋转启闭的核心部件，同时承担着将闸体全部荷载传递至工程基础的重要任务，由铰链、固定轴和固定铰座三部分组成。其中，铰链与支臂紧密连接，固定铰座则牢固锚固于建筑物的埋设构件上，最后将荷载平稳传递至基础。为保障运行顺畅，支承铰需具备良好的转动性能，且安装位置高出下游水面，避免水体侵蚀影响使用寿命。常见的支承铰形式有圆柱铰和圆锥铰，圆柱铰构造简单、制造安装便捷，在各类工程中应用较为广泛；圆锥铰承载能力更强，多用于大跨度露顶式弧形钢坝闸。

（四）止水装置：保障密闭性的关键

止水装置用于密封闸体与建筑物的缝隙，防止水流渗漏，其材质需根据闸体承受的水压力等级合理选用：中、小型弧形钢坝闸或总水压力较小的场景，采用普通橡皮即可满足止水需求；潜孔式高压力弧形钢坝闸则需选用特制密封橡皮，确保高压环境下止水严密，避免渗漏引发工程安全隐患。

二、埋设构件：隐蔽工程的承重与止水保障

埋设构件是弧形钢坝闸的隐蔽性支撑结构，均埋设于混凝土对应部位内部，主要包括侧止水座、底坎止水座、顶止水装置和支铰座承重构件，兼具止水密封与荷载承载双重功能，是保障闸体稳定运行的重要隐蔽工程。

安装布局上，露顶式弧形钢坝闸的支铰座承重构件，通常埋入闸墩的悬伸牛腿内，借助牛腿结构强化承重性能；潜孔式弧形钢坝闸的支铰座承重梁，可直接埋入大体积混凝土中，或两端插入边墙锚固固定，确保能承受闸体传递的巨大荷载，避免基础变形影响闸体正常运行。各类止水座与止水装置准确配合，形成密封体系，较大限度减少水流渗漏。

三、启闭设备：适配弧形结构的动力装置

弧形钢坝闸因结构设计优势，启闭所需动力较小，且起吊点运动轨迹为弧线，其启闭设备需针对性适配这一结构特点，满足运行需求。露顶式或宽高比较大的弧形钢坝闸，多采用双吊点设计，启闭设备普遍遵循“一门一机”的布置原则，确保闸体启闭动作同步、平稳，避免受力不均导致变形。

根据建筑物结构差异，弧形钢坝闸的启闭形式主要分为两类：吊点设于门叶面板前方时，可搭配钢丝绳卷扬机或板链式启闭机使用；吊点设于门叶面板后方的梁系或支臂上时，可选用钢丝绳卷扬机或液压启闭机。其中，液压启闭机是弧形钢坝闸的常用设备，其缸体多设计为可摇摆式，既能精简设备布局、实现空间利用，又能减轻设备自重，与液压驱动系统形成快速协同，提升运行稳定性。

四、应用现状：技术成熟，广泛适配各类工程

弧形闸门凭借优良的结构性能，在全球水利工程中得到广泛应用。1949年以来，我国在各类水利项目中已成功应用多种孔口尺寸、不同类型的弧形闸门作为水道工作闸门，核心尺度与技术水平已跻身世界大型弧形闸门行列，技术成熟度持续提升。

自上世纪80年代起，我国弧形闸门技术不断创新突破，偏心圆柱铰逐步推广应用，进一步优化了闸体受力性能；同时，针对耐压高、伸缩率大的特种止水橡皮的试验研究取得显著进展，为高压力、复杂工况下弧形钢坝闸的应用提供了坚实技术支撑。如今，弧形钢坝闸已广泛适配水库、河道治理、城市景观、灌溉供水等多元场景，成为现代化水利工程的优选装备。

结语

弧形钢坝闸的结构设计始终围绕“受力合理、运行便捷、稳定耐用”的核心目标，从本体四大部件到埋设构件、启闭设备，每一处细节都经过准确优化。其结构优势不仅赋予设备的水力性能与承载能力，更能适配不同工况的应用需求。随着水利技术的持续迭代，弧形钢坝闸的结构将进一步升级完善，在水资源调控、防洪减灾、生态保护等领域发挥更为重要的作用。
