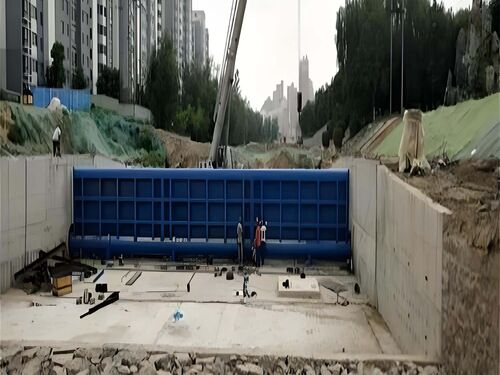

液压坝核心设备清单

主体挡水设备

坝面板

直接承受水流压力，实现挡水和泄水的核心构件，通常采用高强度钢材或混凝土材质

坝体支座

支撑坝面板，为坝体升降提供旋转或滑动支点，保证坝体运动的稳定性

止水装置

包括橡胶止水带、金属止水片等，安装于坝面板接缝、坝体与基础接触处，防止漏水

限位装置

限制坝体升降的较大行程，避免坝体因过度升降导致结构损坏

锚固设备

将坝体关键部位固定于基础或岸坡，增强坝体整体抗倾覆、抗滑移能力

液压驱动设备

液压泵站

液压系统的动力源，包含电机、液压泵、油箱、过滤器等，为坝体升降提供高压油液

液压油缸

将液压能转化为机械能，通过伸缩运动直接驱动坝面板升降，是液压坝的核心执行元件

液压阀组

包含换向阀、溢流阀、节流阀等，控制液压油的流向、压力和流量，实现坝体升降的平稳控制

液压管路

连接液压泵站、液压油缸和阀组，用于输送高压油液，通常采用高压无缝钢管或液压软管

蓄能器

储存液压能，可在泵站停机时为坝体提供应急动力，同时稳定液压系统压力，减少压力波动

液压油冷却器

降低液压油工作温度，防止因油温过高导致液压系统性能下降或元件损坏

控制系统设备

PLC控制柜

液压坝的控制核心，接收传感器信号和操作指令，自动或手动控制液压系统运行，实现坝体准确升降

操作控制台

配备手动操作按钮、触摸屏等，供操作人员直接下达坝体升降、停止等指令，实时监控设备运行状态

传感器

包括位移传感器（监测坝体升降高度）、压力传感器（监测液压系统压力）、水位传感器（监测上游水位）等，为控制系统提供实时数据

报警装置

当设备出现压力异常、水位超标、坝体位移异常等情况时，发出声光报警，提醒操作人员及时处理

辅助保障设备

应急排水泵

当坝体下游或基础出现积水时，及时排水，避免积水浸泡设备或损坏坝体基础

防雷装置

安装于坝体顶部、控制柜等关键部位，防止雷电击中设备导致电气系统损坏

检修平台与爬梯

为操作人员提供设备检修、维护的通道和作业平台，保障检修工作安全开展
