智能液压钢坝施工方案全解析：从设计到智能控制的完整指南

更新时间：2026-02-10 作者：弘浦水工来源：本站点击次数：6

在现代化水利工程与生态河道治理中，智能液压钢坝凭借其调控能力、可靠的运行性能以及景观融合度，已成为一项关键设施。一套详尽且可操作的施工方案，是确保其成功建设和长期稳定运行的基石。本文旨在系统性地解析智能液压钢坝的施工全貌，为工程实践提供清晰指引。

一：核心概念分解

理解智能液压钢坝的施工，首先要厘清其技术演进路径，它融合了结构工程、流体传动与自动控制三大技术领域。

1、什么是钢坝？

钢坝，即以钢结构为主体建造的挡水与泄水建筑物。其核心优势在于结构强度高、自重轻、施工周期短，且造型设计灵活多变，能较好地适应城市景观需求。

2、什么是液压钢坝？

液压钢坝是在钢坝基础上引入了液压驱动系统。通过液压泵站和油缸提供强大且平稳的动力，实现了坝体的自动化升降与控制，是提升操作便捷性和管理效率的关键一步。

3、什么是智能液压钢坝？

智能液压钢坝是液压钢坝的智能化升级。它在液压驱动系统之上，集成了传感器网络、可编程逻辑控制器（PLC）及远程监控系统。施工的核心从硬件安装延伸到“机电一体化”集成与软件调试，最后目标是实现根据水位、流量等参数自动运行，或进行无人值守的远程智能控制。

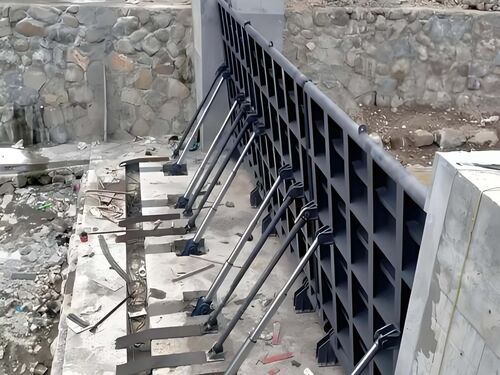

智能液压钢坝施中

二：常见施工疑问深度解答

疑问一：智能液压钢坝施工的核心难点是什么？如何确保精度？

施工的核心难点在于多系统、多专业的精细集成，尤其以预埋件准确定位和长效可靠止水为关键挑战。

难点剖析：底轴铰座、轨道等预埋件的安装精度需控制在毫米级，否则直接影响坝体运行的平顺性与密封性。同时，复杂的止水系统需要在长期水压下保持稳定密封，对材料和工艺要求较高。
解决方案：

采用BIM技术进行施工全过程模拟，提前解决各专业间的空间冲突，优化安装顺序。
运用高精度测量仪器（如全站仪）对关键预埋件进行“初安、精调、混凝土浇筑前后复测”的多轮次控制。
选用经过工程验证止水材料（如高性能橡胶或铜合金止水带），并严格执行专项止水安装工法。

疑问二：相较于传统闸坝，智能液压钢坝的施工及后期优势何在？

其优势是系统性且贯穿全生命周期的，主要体现在：

集成化施工，景观效果好：设计方案通常将液压、电气设备集成于“空腔闸墩”内，外观简洁美观。施工过程需同步实现结构功能与景观效果的统一。
生态扰动小：坝体可完全放倒，恢复天然河道断面，利于泄洪、排沙和鱼类洄游，符合生态治水理念。
智能运维基础牢：施工阶段铺设的智能“神经网络”（传感与控制线路），为建成后的无人值守、远程监控和智能联动奠定了坚实基础，大幅降低长期管理成本。

三：实施高标准施工方案的核心价值

保障工程本质安全与长期耐久性：严谨的施工方案从地基处理、结构安装到防腐处理均设定高标准，是抵御洪水冲击、保证结构百年大计的根本。
确保智能系统稳定可靠运行：规范的电气安装、洁净的液压管路和准确的传感器校准，直接决定了智能控制系统的反应精度和运行可靠性。
实现综合投资效益较大化：虽然前期施工对精度要求高，但凭借其自动化程度高、维护简便、景观及生态效益显著等特点，全生命周期内的综合效益远优于传统闸坝。

四：六大关键施工步骤详解

智能液压钢坝的施工是一个环环相扣的系统工程，需要遵循科学流程。以下是对六个核心阶段的详细分解与技术要点阐述。

施工阶段	核心任务与目标	关键技术要点与详细控制措施
一：施工准备与导流	完成技术、场地与组织准备，创造安全的干地施工条件。	技术准备：组织设计、施工、制造单位进行深度图纸会审，主要核对土建预埋图与钢结构、机电图纸的匹配性。利用BIM技术进行三维碰撞检查。施工导流：根据水文地质条件和工期，科学选择分期导流或全段围堰导流方案。编制专项导流方案与应急预案，确保施工期河道行洪安全。场地布置：规划好钢结构堆放区、设备临时存放区及混凝土浇筑作业面，确保物流畅通，减少二次搬运。
二：地基处理与基础施工	构筑稳固、防渗的坝体基础，准确安装所有预埋件。	地基处理：根据地质勘察报告，对软弱地基采取加固措施。常用方法包括CFG桩复合地基、碎石振冲挤密桩等，施工后需进行承载力检测。混凝土基础施工：底板与闸墩为大体积混凝土，需分层浇筑，设置冷却水管，控制内外温差，防止温度裂缝。严格把控混凝土配合比和振捣质量。预埋件安装（重中之重）：成立专业测量小组，使用全站仪对底轴铰座、油缸支座、轨道等预埋件进行“一放样、三复核”（放样初安、精调后复核、模板加固后复核、浇筑后终测）。采用高刚度型钢制作专用支架进行固定，防止混凝土浇筑时移位。
第四：液压与电气系统安装	完成动力系统与控制系统的规范化安装，为联动调试做好准备。	液压系统安装：泵站安装：泵站基础需水平、减振。设备就位后连接进出口管路。管路敷设：油管需采用氩弧焊或法兰连接，焊接后需要进行严格的酸洗和钝化处理，以清除焊渣和氧化物，这是保证系统清洁度、防止故障的关键工序。油缸连接：将油缸与液压管路、坝体支撑点连接，确保接头密封可靠。电气系统安装：控制柜安装：安装在干燥、通风的控制室内，做好防潮防尘。电缆敷设：动力电缆与控制电缆、信号电缆应分层桥架敷设，避免干扰。做好线路标识。传感器安装：准确安装水位计、开度仪、压力传感器等，并做好防水保护。
五：止水与附属工程施工	实现坝体与两侧岸墙、底部基础可靠密封，完成景观等附属工程。	止水系统安装：侧止水：在坝体两侧安装“P”型或“Ω”型橡胶止水带，确保其与混凝土墙面密贴，预压缩量符合设计要求。底止水：安装于坝底与底板之间的关键密封，常采用重型橡胶止水带或不锈钢止水片。安装时需保证其平整度和固定强度，接头处采用模具热硫化连接或专业焊接，确保无缝。附属工程：同步进行坝面及结构的外防腐涂装（如喷锌加封闭漆）、景观照明管线预埋、控制室装修等。
六：联合调试、试运行与验收	实现从单机到系统、从手动到自动的联动，验证所有设计功能。	空载调试：在无水状态下，启动液压系统，进行坝体升降试验。检查油缸运行是否同步平稳、有无异响，测量全行程时间，调整液压阀组参数。静水调试：关闭上下游检修门，进行分段充水试验。在各级水位下操作坝体，主要检查止水效果，测量渗漏量。智能系统联动调试：校准所有传感器，确保其反馈数值准确。在PLC中编程并测试各种控制模式：现场手动、远程遥控、自动（如根据上游水位自动调节坝高）。测试与上级调度中间的通讯和数据传输功能。试运行与验收：进行不少于72小时的连续无故障试运行。最后，整理全部施工、调试资料，组织工程竣工验收。

五：典型工程实践案例参考

案例一：北京温榆河公园鲁疃闸工程

项目概况与亮点：该项目采用了全隐蔽式“空腔闸墩”设计，将液压泵站、控制柜等所有设备集成于两岸桥墩内部，外观完全呈现为一座景观桥，实现了功能与美学的统一。
详细施工要点：

地基处理优化：施工中将原设计的水泥土搅拌桩变更为CFG桩复合地基，共计1144根。采用“隔桩跳打”施工工艺并加强过程监测，有效控制了桩体上浮和挤土效应，地基承载力显著提高。
狭小空间设备安装：由于“空腔闸墩”顶部未设检修吊装孔，大型液压泵站等设备无法用机械吊入。项目部制定了专项方案，通过预留的侧向通道，采用“液压搬运小车加人工辅助”的方式，安全、准确地将设备运送至安装位置。
生态景观一体化施工：在土建施工阶段，就同步预埋了景观照明管线、栏杆支座等。最后，水闸与慢行步道、亲水平台、绿化景观无缝衔接。

案例二：山西潇河生态治理项目

项目概况与亮点：该项目地处砂卵石地层，渗透性强，对坝基稳定和防渗提出了严峻挑战。项目创新性地组合应用了多种地基处理技术，成功建成了运行良好的液压钢坝群。
详细施工要点：

组合式地基与防渗处理：针对砂卵石地层，采用了“碎石振冲挤密桩”对坝基进行加固，提高地基密实度和承载力。同时，在坝体上游及两侧，采用“高压定喷”工艺构筑了一道连续的地下防渗墙，深度直达基岩，有效阻断了渗流路径，解决了渗漏难题。
动态化施工组织管理：考虑到潇河的汛期规律，项目部动态调整了施工导流方案和作业顺序。在非汛期集中力量进行河道内主体施工，汛前完成关键部位的防护，实现了安全与进度的平衡。
全过程精细化质量控制：对钢结构焊接实行焊工准入、工艺评定和第三方无损检测；对止水安装进行旁站监理和现场试水检验；对液压管道进行严格的清洁度检查。通过全过程管控，确保了工程质量一次成优。

总结而言，智能液压钢坝的较好性能，根植于一个科学、精细、可执行的施工方案。从准确的毫米级预埋到复杂的系统集成调试，每一个环节都至关重要。随着BIM、物联网、数字孪生等新技术在施工中的应用，未来的智能液压钢坝建设将更加快速、准确和智慧，更好地服务于现代水利与生态文明建设。
